Ống Gió HVAC: Cấu Tạo, Phân Loại, Ứng Dụng Và Tiêu Chuẩn Kỹ Thuật

Trong một hệ thống HVAC, thiết bị điều hòa hay quạt thông gió dù có hiệu suất tốt nhưng nếu đường ống dẫn khí được thiết kế, gia công hoặc lắp đặt không phù hợp thì hiệu quả vận hành vẫn có thể bị ảnh hưởng đáng kể. Vì vậy, ống gió HVAC được xem như “mạch dẫn” của toàn bộ hệ thống thông gió HVAC, đảm nhiệm nhiệm vụ vận chuyển và phân phối không khí đến đúng khu vực theo yêu cầu thiết kế.

Để hệ thống hoạt động ổn định, cần quan tâm đồng thời đến vật liệu, hình dạng, kích thước, độ kín, tổn thất áp suất, phụ kiện, bảo ôn và tiêu chuẩn thi công. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, cách phân loại, ứng dụng, tiêu chuẩn kỹ thuật cũng như những yếu tố quan trọng khi lựa chọn đơn vị gia công ống gió HVAC cho công trình.

Nội dung

Ống gió HVAC là gì? Vai trò trong hệ thống thông gió

Khái niệm ống gió HVAC

Ống gió HVAC là hệ thống đường dẫn được sử dụng để vận chuyển, phân phối, thu hồi hoặc thải không khí trong hệ thống Heating, Ventilation and Air Conditioning – HVAC. Tùy thiết kế, đường ống có thể đảm nhiệm chức năng cấp gió tươi, cấp khí đã xử lý, hồi gió hoặc hút thải không khí ra ngoài.

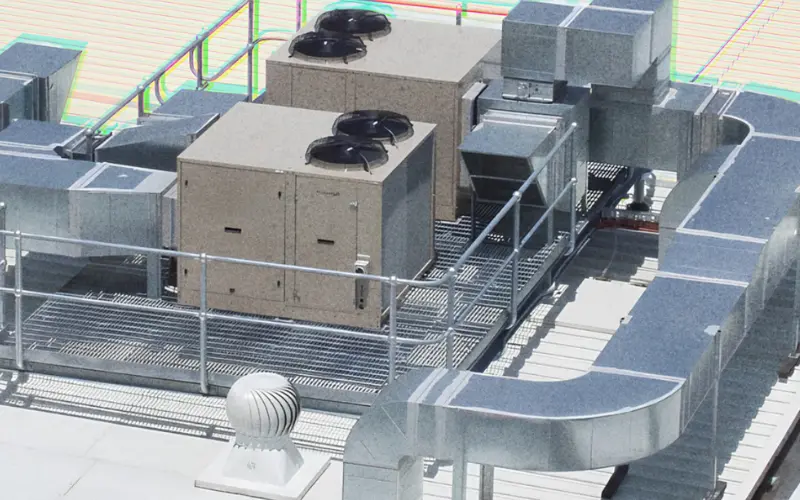

*Ống gió HVAC là gì? Vai trò trong hệ thống thông gió*

Khác với đường ống nước lạnh hay ống đồng dẫn môi chất lạnh, ống gió trực tiếp vận chuyển không khí giữa thiết bị xử lý và không gian sử dụng.

Do đó, ứng dụng ống gió rất rộng, từ nhà xưởng, tòa nhà văn phòng, khách sạn, trung tâm thương mại đến bệnh viện, tầng hầm và nhiều công trình dân dụng, công nghiệp khác.

Ống gió đảm nhiệm chức năng gì?

Trong hệ thống HVAC, đường ống gió có thể đảm nhiệm nhiều nhiệm vụ như:

Cấp không khí tươi vào không gian.
Phân phối không khí đã được xử lý đến từng khu vực.
Thu hồi không khí về AHU, FCU hoặc thiết bị xử lý.
Hút và thải khí nóng, mùi, bụi hoặc khói tùy từng hệ thống.
Góp phần duy trì lưu lượng, áp suất và chất lượng không khí theo yêu cầu thiết kế.

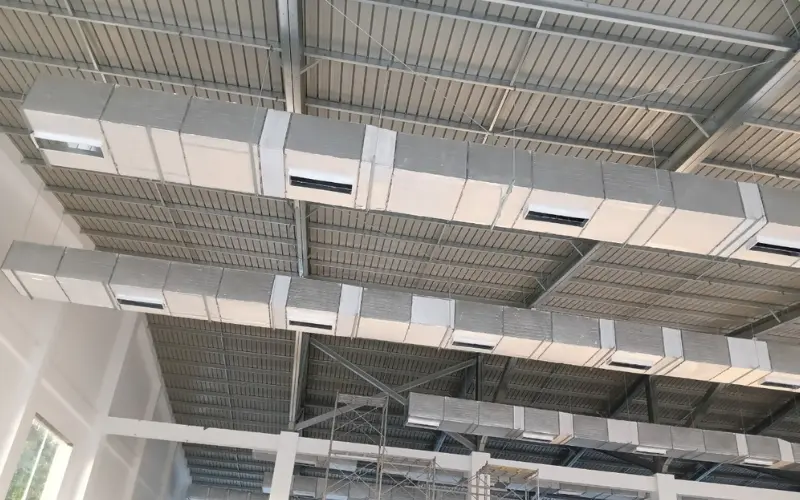

Cấu tạo ống gió HVAC gồm những gì?

Hiểu đúng cấu tạo ống gió giúp chủ đầu tư và nhà thầu lựa chọn giải pháp phù hợp, đồng thời hạn chế các vấn đề phát sinh trong quá trình lắp đặt và vận hành.

Thân ống gió

Thân ống là bộ phận chính tạo nên tuyến dẫn không khí. Trong đó, ống gió tôn mạ kẽm được sử dụng phổ biến nhờ khả năng cân bằng giữa độ bền, tính thuận tiện khi gia công và chi phí.

Ngoài tôn mạ kẽm, một số công trình có thể sử dụng inox hoặc vật liệu chuyên dụng tùy môi trường vận hành. Chiều dày vật liệu cần được lựa chọn dựa trên kích thước ống, áp suất và yêu cầu kỹ thuật của dự án.

Về hình dạng, hai dạng phổ biến nhất là ống vuông/chữ nhật và ống tròn.

Các phụ kiện kết nối trong hệ thống ống gió

Một hệ thống hoàn chỉnh còn bao gồm co/cút, côn thu, côn chuyển, tê, chạc, cổ ống, van gió, cửa gió cùng nhiều phụ kiện liên kết khác.

Các chi tiết này cần được thiết kế và gia công chính xác. Sai lệch tại vị trí kết nối có thể gây khó khăn khi thi công, tăng nguy cơ rò rỉ và ảnh hưởng đến tổn thất áp suất trên tuyến ống.

Lớp bảo ôn và hệ thống treo đỡ

Đối với đường ống điều hòa, lớp bảo ôn giúp hạn chế thất thoát nhiệt và giảm nguy cơ ngưng tụ hơi nước trên bề mặt.

Bên cạnh đó, ty treo, thanh đỡ và giá đỡ có nhiệm vụ giữ tuyến ống ổn định. Khoảng cách treo đỡ và phương pháp lắp đặt cần tuân thủ bản vẽ cũng như yêu cầu kỹ thuật áp dụng cho công trình.

Phân loại ống gió HVAC phổ biến hiện nay

Có nhiều phương pháp phân loại ống gió HVAC, trong đó phổ biến nhất là phân loại theo hình dạng và vật liệu.

Phân loại theo hình dạng

Ống gió vuông/chữ nhật

Ống vuông và chữ nhật có ưu điểm dễ bố trí trong trần kỹ thuật, đặc biệt tại khu vực bị giới hạn chiều cao. Kích thước cũng có thể được gia công linh hoạt theo shop drawing.

Đây là lựa chọn thường gặp trong các công trình thương mại và công nghiệp. Tuy nhiên, với những tuyến ống có kích thước lớn, cần chú ý đến độ cứng và giải pháp gia cường phù hợp để duy trì hình dạng cũng như độ ổn định của ống.

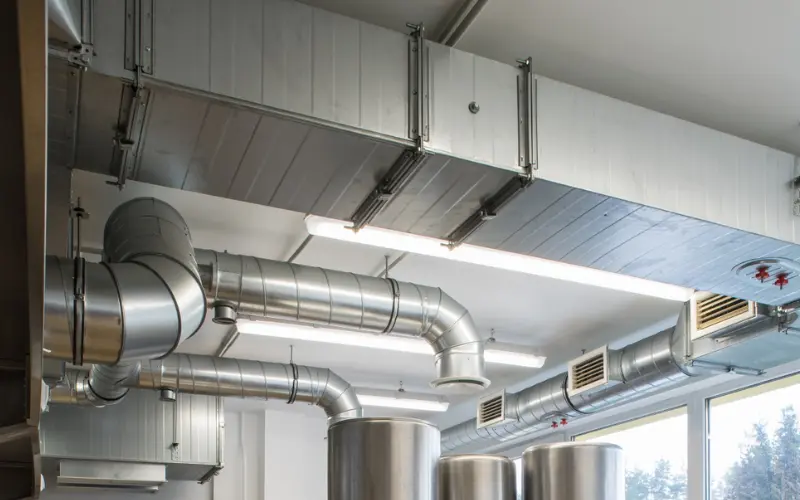

*Phân loại ống gió HVAC phổ biến hiện nay*

Ống gió tròn

Ống tròn có đặc tính khí động học tốt và trong nhiều điều kiện thiết kế có thể giúp giảm tổn thất áp suất. Hình dạng tròn cũng mang lại độ cứng kết cấu tốt và phù hợp với các hệ thống lộ trần yêu cầu tính thẩm mỹ.

So với ống vuông, ống tròn có những lợi thế riêng về dòng khí nhưng có thể cần nhiều không gian bố trí hơn trong một số mặt bằng. Vì vậy, lựa chọn loại nào cần căn cứ vào điều kiện thực tế thay vì áp dụng một phương án cho mọi công trình.

Phân loại theo vật liệu

Ống gió tôn mạ kẽm

Ống gió tôn mạ kẽm là một trong những lựa chọn thông dụng nhất hiện nay nhờ độ bền, khả năng gia công và chi phí hợp lý.

Sản phẩm có thể được gia công với nhiều kích thước và chiều dày khác nhau theo yêu cầu thiết kế, phù hợp với nhiều hệ thống điều hòa, cấp gió, hồi gió và thông gió thông thường.

Ống gió inox và vật liệu chuyên dụng

Đối với môi trường yêu cầu cao về vệ sinh hoặc khả năng chống ăn mòn, inox và các vật liệu chuyên dụng có thể được cân nhắc. Chúng thường xuất hiện tại nhà máy thực phẩm hoặc những khu vực có điều kiện vận hành đặc thù.

Chi phí của loại ống này thường cao hơn tôn mạ kẽm. Vì vậy, vật liệu nên được lựa chọn dựa trên môi trường và yêu cầu kỹ thuật thực tế thay vì chỉ so sánh đơn giá.

Ứng dụng của ống gió HVAC trong công trình

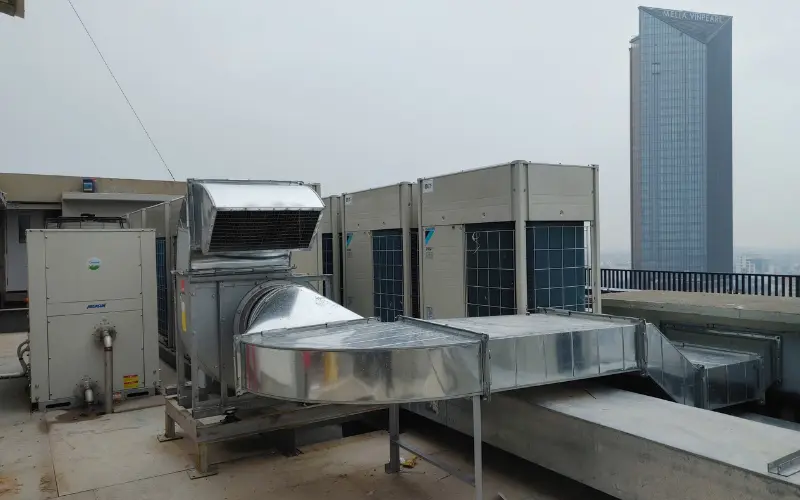

Trong hệ thống điều hòa không khí

Trong hệ thống điều hòa, đường ống dẫn và phân phối không khí từ AHU, FCU hoặc thiết bị xử lý đến từng không gian. Các tuyến cấp gió lạnh và hồi gió được sử dụng rộng rãi tại văn phòng, khách sạn, trung tâm thương mại, bệnh viện và nhiều công trình khác.

Trong hệ thống thông gió và hút thải

Một hệ thống thông gió HVAC có thể sử dụng đường ống để cấp khí tươi, hút khí nóng, khí tù đọng, mùi hoặc bụi theo thiết kế.

Trong công nghiệp, ống gió được ứng dụng cho thông gió nhà xưởng và khu vực sản xuất. Tại các công trình khác, hệ thống có thể phục vụ hút khí bếp, tầng hầm hoặc các khu kỹ thuật tùy công năng.

Trong hệ thống hút khói – tăng áp

Ống gió còn được sử dụng trong các hệ thống thiết kế phục vụ kiểm soát khói, kết hợp với quạt, van và những thiết bị liên quan.

Đây là hạng mục có các yêu cầu riêng về kỹ thuật và an toàn. Vì vậy, quá trình thiết kế, sản xuất và thi công phải bám sát hồ sơ thiết kế cũng như quy chuẩn, tiêu chuẩn chuyên ngành áp dụng cho dự án.

Những tiêu chuẩn kỹ thuật ống gió HVAC cần quan tâm

Chất lượng của hệ thống không chỉ phụ thuộc vào vật liệu mà còn liên quan trực tiếp đến tiêu chuẩn kỹ thuật ống gió, độ chính xác khi sản xuất và chất lượng lắp đặt.

Kích thước và chiều dày vật liệu

Kích thước đường ống phải bám sát bản vẽ thiết kế HVAC. Chiều dày tôn cần được lựa chọn căn cứ vào kích thước, áp suất và thông số kỹ thuật của từng dự án.

Đối với ống kích thước lớn, thiết kế có thể yêu cầu tạo gân tăng cứng hoặc bổ sung các giải pháp gia cường.

Do điều kiện mỗi công trình khác nhau, không nên sử dụng một bảng chiều dày cố định cho tất cả dự án mà cần đối chiếu hồ sơ kỹ thuật và tiêu chuẩn áp dụng.

Độ kín và chất lượng mối nối

Rò rỉ trên đường ống có thể khiến lưu lượng không khí thực tế tại điểm sử dụng thấp hơn tính toán. Bởi vậy, mối ghép, mặt bích, gioăng và vật liệu làm kín phải được xử lý đúng kỹ thuật.

Quá trình sản xuất ống gió và lắp đặt cũng cần kiểm soát chất lượng tại các vị trí liên kết. Với những dự án có yêu cầu, hệ thống có thể cần thực hiện kiểm tra hoặc nghiệm thu độ kín trước khi đưa vào vận hành.

Tiêu chuẩn thiết kế, gia công và nghiệm thu

SMACNA là một trong những tài liệu kỹ thuật quốc tế thường được tham khảo trong thiết kế và gia công ống gió HVAC.

Đối với các dự án tại Việt Nam, việc sản xuất và thi công cần tuân thủ QCVN, TCVN hiện hành, hồ sơ thiết kế và yêu cầu kỹ thuật cụ thể của công trình. Riêng các hệ thống liên quan đến PCCC và hút khói còn phải đáp ứng những quy định chuyên ngành tương ứng.

Trước khi đưa vào sản xuất, nhà thầu và đơn vị gia công nên kiểm tra chính xác tiêu chuẩn cũng như phiên bản tài liệu được quy định trong hồ sơ dự án.

Quy trình gia công ống gió HVAC chuyên nghiệp

Từ bản vẽ đến thành phẩm

Một quy trình gia công ống gió HVAC có thể trải qua các bước cơ bản:

Bản vẽ/Shop Drawing → Bóc tách kích thước → Chọn vật liệu → Cắt tôn → Tạo hình → Ghép mí/mặt bích → Gia cường → Kiểm tra chất lượng → Đóng gói/xuất xưởng.

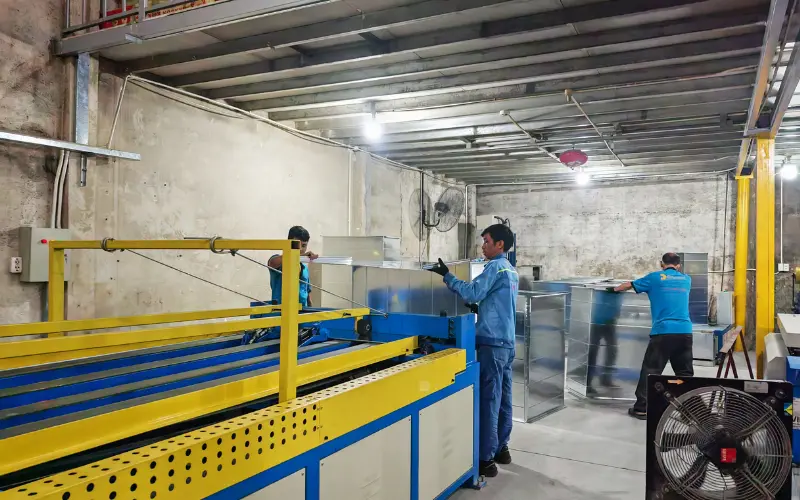

*Quy trình gia công ống gió chuyên nghiệp tại Dosamec*

Trước khi sản xuất, các thông số trên bản vẽ cần được kiểm tra để lựa chọn chính xác chủng loại và chiều dày vật liệu. Máy móc phù hợp giúp đảm bảo kích thước và tính đồng đều của sản phẩm.

Sau khi hoàn thiện, thành phẩm cần được kiểm tra ngoại quan, kích thước và các vị trí liên kết trước khi giao đến công trình.

Vì sao năng lực nhà sản xuất ảnh hưởng đến chất lượng hệ thống?

Sai số kích thước có thể khiến quá trình lắp đặt gặp khó khăn, trong khi chất lượng mối ghép không đảm bảo làm tăng nguy cơ rò rỉ.

Bên cạnh chất lượng sản phẩm, tiến độ sản xuất ống gió còn tác động trực tiếp đến kế hoạch thi công M&E. Do đó, một đơn vị có khả năng phối hợp từ bản vẽ, sản xuất đến lắp đặt sẽ giúp nhà thầu và chủ đầu tư hạn chế phát sinh, đồng thời kiểm soát tiến độ tốt hơn.

Cách lựa chọn ống gió HVAC phù hợp cho từng công trình

Trước khi đặt sản xuất, nên xem xét 5 yếu tố chính:

Công năng: Cấp gió, hồi gió, hút thải, thông gió hay hệ thống chuyên dụng.
Lưu lượng và áp suất: Cơ sở để xác định kích thước và cấu tạo tuyến ống.
Không gian lắp đặt: Ảnh hưởng đến lựa chọn ống vuông, chữ nhật hay tròn.
Môi trường sử dụng: Quyết định việc sử dụng tôn mạ kẽm, inox hoặc vật liệu phù hợp khác.
Yêu cầu kỹ thuật: Tiêu chuẩn, độ kín, bảo ôn, yêu cầu chống cháy và nghiệm thu nếu có.

Không nên lựa chọn ống gió HVAC chỉ dựa trên “giá/m²”. Chi phí thực tế còn bao gồm phụ kiện, vận chuyển, lắp đặt và hiệu quả vận hành lâu dài của hệ thống.

Dosamec – Đơn vị gia công, sản xuất và thi công ống gió HVAC

Giải pháp ống gió theo yêu cầu từng dự án

Với mỗi dự án, kích thước, vật liệu, cấu tạo và yêu cầu kỹ thuật của hệ thống đường ống có thể khác nhau. Vì vậy, khả năng sản xuất theo bản vẽ và thông số thực tế là yếu tố quan trọng khi lựa chọn nhà cung cấp.

Dosamec cung cấp giải pháp gia công, sản xuất ống gió HVAC và phụ kiện theo yêu cầu dự án. Đồng thời hỗ trợ nhà thầu, chủ đầu tư lựa chọn phương án phù hợp với hồ sơ kỹ thuật.

Việc phối hợp giữa sản xuất và thi công cũng giúp các bên kiểm soát tốt hơn tính đồng bộ của hệ thống. Hạn chế sai lệch giữa bản vẽ, sản phẩm gia công và điều kiện thực tế tại công trường.

Nhận tư vấn và báo giá ống gió

Khách hàng có nhu cầu có thể gửi bản vẽ, BOQ hoặc thông số kỹ thuật để được tư vấn về vật liệu, quy cách và phương án gia công phù hợp.

Liên hệ Dosamec để được tư vấn giải pháp và nhận báo giá gia công ống gió HVAC theo yêu cầu thực tế của dự án.

Câu hỏi thường gặp về ống gió HVAC

Ống gió HVAC thường được làm bằng vật liệu gì?

Tôn mạ kẽm là vật liệu được sử dụng phổ biến nhờ độ bền, khả năng gia công và chi phí hợp lý. Với môi trường yêu cầu vệ sinh hoặc chống ăn mòn cao, inox hay vật liệu chuyên dụng khác có thể được sử dụng tùy thiết kế.

Nên sử dụng ống gió vuông hay ống gió tròn?

Không có một lựa chọn tốt nhất cho tất cả công trình. Phương án phù hợp phụ thuộc vào không gian lắp đặt, lưu lượng, áp suất, chi phí và yêu cầu kiến trúc của dự án.

Chiều dày tôn ống gió được xác định như thế nào?

Chiều dày được lựa chọn dựa trên kích thước đường ống, áp suất, tiêu chuẩn áp dụng và yêu cầu kỹ thuật trong hồ sơ dự án.

Báo giá gia công ống gió HVAC phụ thuộc vào yếu tố nào?

Báo giá thường phụ thuộc vào vật liệu, chiều dày, kích thước, loại ống và phụ kiện, khối lượng đặt hàng, yêu cầu kỹ thuật cũng như phạm vi cung cấp hoặc thi công.

>>> XEM THÊM: Cách tối ưu 30% chi phí lắp đặt hệ thống thông gió

Kết luận

Ống gió HVAC là hạng mục có ảnh hưởng trực tiếp đến khả năng vận chuyển, phân phối không khí và hiệu quả vận hành của toàn hệ thống HVAC. Lựa chọn đúng vật liệu, hình dạng, kích thước, cấu tạo và tiêu chuẩn gia công sẽ góp phần hạn chế rò rỉ, tổn thất áp suất cũng như các phát sinh trong quá trình thi công.

Nếu cần gia công, sản xuất hoặc thi công hệ thống ống gió cho dự án. Hãy liên hệ Dosamec để được tư vấn kỹ thuật và báo giá theo bản vẽ thực tế.
