Quy Trình Lắp Đặt Hệ Thống Ống Gió: 7 Bước Chuẩn

Một hệ thống ống gió được gia công đúng kích thước, sử dụng vật liệu đạt yêu cầu nhưng sau khi đưa vào vận hành vẫn xuất hiện tiếng ù, rung lắc hoặc lưu lượng gió không đạt thiết kế. Nguyên nhân đôi khi không nằm ở chất lượng ống gió mà đến từ những sai sót trong quá trình lắp đặt.

Thực tế, thi công ống gió không đơn thuần là đưa các đoạn ống lên trần rồi kết nối lại với nhau. Từ cao độ, hệ giá treo đến độ kín mối nối và lớp cách nhiệt, mỗi công đoạn đều ảnh hưởng trực tiếp đến hiệu quả vận hành. Vậy quy trình lắp đặt hệ thống ống gió đúng kỹ thuật gồm những bước nào? Hãy cùng Dosamec tìm hiểu 7 bước quan trọng khi triển khai lắp đặt hệ thống thông gió tại công trình.

Nội dung

Vì sao cần lắp đặt hệ thống ống gió đúng kỹ thuật?

Ống gió đóng vai trò dẫn truyền và phân phối không khí trong hệ thống HVAC. Việc lắp đặt đúng kỹ thuật không chỉ giúp hệ thống hoạt động ổn định mà còn hạn chế nhiều chi phí phát sinh về sau.

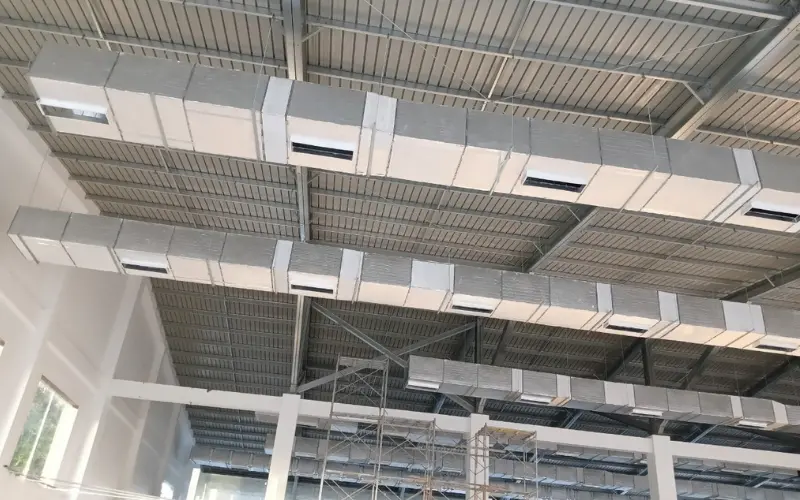

*Vì sao quy trình lắp đặt ống gió cần đúng kỹ thuật?*

Đảm bảo lưu lượng gió: Tuyến ống được bố trí hợp lý giúp hạn chế tổn thất áp suất không cần thiết, hỗ trợ phân phối không khí theo thiết kế.
Hạn chế thất thoát năng lượng: Các mối nối kín khí giúp giảm rò rỉ, tránh tình trạng quạt phải hoạt động nhiều hơn để bù lưu lượng thất thoát.
Giảm rung và tiếng ồn: Hệ giá treo chắc chắn, kết hợp giải pháp chống rung phù hợp, giúp hạn chế tiếng ồn truyền qua kết cấu.
Thuận tiện bảo trì: Lắp đặt đúng vị trí, đảm bảo khoảng trống kỹ thuật giúp việc kiểm tra, vệ sinh và sửa chữa dễ dàng hơn.

Đáng chú ý, nhiều lỗi chỉ bộc lộ khi hệ thống vận hành hoặc sau khi trần đã hoàn thiện. Vì vậy, kiểm soát chất lượng ngay từ đầu luôn hiệu quả hơn việc xử lý sự cố sau nghiệm thu.

Quy trình lắp đặt hệ thống ống gió đúng kỹ thuật gồm 7 bước

Quy trình lắp đặt hệ thống ống gió gồm 7 bước cơ bản: Khảo sát hiện trường và chuẩn bị vật tư; định vị, lắp giá treo; lắp đặt ống gió thẳng; kết nối phụ kiện và xử lý kín khí; kiểm tra rò rỉ; thi công bảo ôn; cuối cùng là nghiệm thu và bàn giao. Mỗi bước cần tuân thủ bản vẽ được phê duyệt và yêu cầu kỹ thuật của công trình.

Bước 1: Khảo sát hiện trường, kiểm tra bản vẽ và chuẩn bị vật tư

Trước khi đưa ống gió lên lắp đặt, đội thi công cần đối chiếu bản vẽ shop drawing đã được phê duyệt với điều kiện thực tế tại công trình.

Các thông tin cần kiểm tra bao gồm tuyến ống, kích thước, cao độ, vị trí miệng gió và khoảng không gian dành cho bảo trì.

Đặc biệt, phải phối hợp với các bộ môn điện, cấp thoát nước, PCCC và kết cấu để tránh xung đột trong quá trình thi công.

Vật tư cần được kiểm tra trước khi lắp đặt, bao gồm ống gió thẳng, co, cút, tê, côn chuyển tiếp, van gió, mặt bích, gioăng làm kín và hệ giá treo.

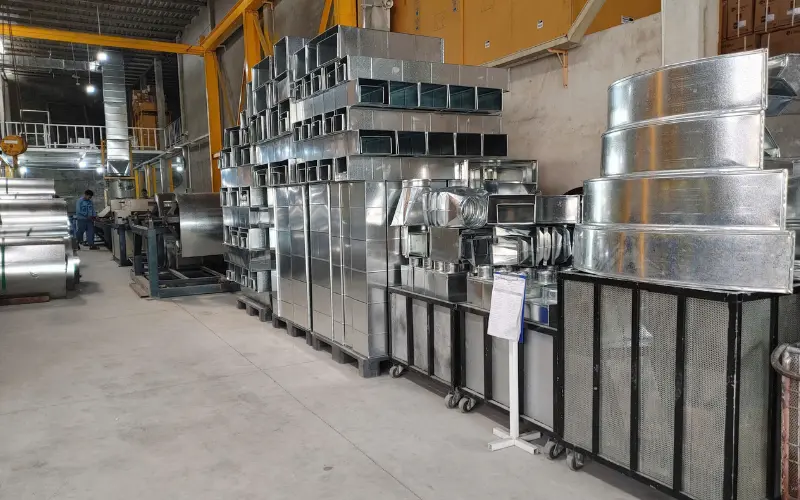

*Khảo sát hiện trường, kiểm tra bản vẽ và chuẩn bị vật tư*

Đối với ống gió tôn mạ kẽm, cần chú ý độ dày tôn, kích thước, độ phẳng bề mặt và tình trạng mối ghép.

Một lưu ý quan trọng: Không nên triển khai lắp đặt khi cao độ tuyến ống chưa được thống nhất với các hệ thống M&E liên quan. Việc điều chỉnh sau khi đã treo ống thường sẽ mất rất nhiều thời gian và nhân công hơn dự kiến.

Bước 2: Định vị tuyến ống và lắp đặt hệ thống giá treo

Sau khi hoàn tất khảo sát, đội thi công tiến hành xác định tim tuyến và cao độ ống gió theo bản vẽ.

Tùy đặc điểm công trình, hệ treo có thể sử dụng ty ren, thanh đỡ, bulong neo và các phụ kiện liên kết phù hợp.

Những điểm cần kiểm soát:

Xác định chính xác vị trí khoan và điểm neo.
Kiểm tra khả năng chịu tải của hệ treo.
Bố trí khoảng cách giá đỡ theo thiết kế và tiêu chuẩn áp dụng.
Bổ sung điểm đỡ tại những vị trí cần thiết để hạn chế võng, rung.

Khoảng cách giá treo không nên lựa chọn theo kinh nghiệm một cách máy móc. Kích thước ống, trọng lượng, vật liệu và điều kiện lắp đặt đều ảnh hưởng trực tiếp đến phương án bố trí.

Đặc biệt, không tự ý treo ống gió vào đường ống hoặc hệ thống M&E khác khi chưa được thiết kế và chấp thuận.

Bước 3: Lắp đặt các đoạn ống gió thẳng theo tuyến thiết kế

Khi hệ giá treo đã hoàn thiện, các đoạn ống gió được đưa lên vị trí lắp đặt bằng phương án nâng hạ phù hợp, đảm bảo an toàn cho người và thiết bị.

Trước khi cố định, cần kiểm tra lại kích thước, vệ sinh bên trong ống và loại bỏ vật lạ.

Trong quá trình lắp, đội thi công phải căn chỉnh tim tuyến, cao độ, độ thẳng và khoảng hở cần thiết cho việc bọc bảo ôn.

Ở công đoạn này, chất lượng gia công ống gió ảnh hưởng đáng kể đến tiến độ.

Các đoạn ống có kích thước đồng đều, mép ghép chính xác sẽ thuận tiện hơn khi kết nối, hạn chế việc phải chỉnh sửa trực tiếp tại công trường.

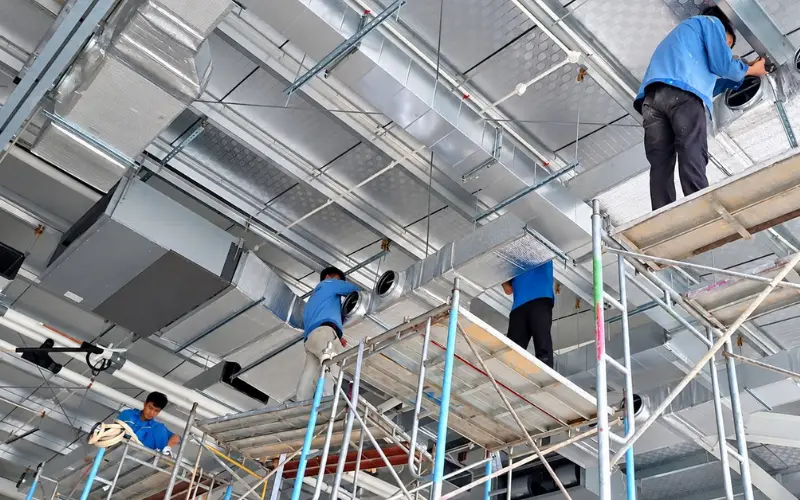

*Lắp đặt các đoạn ống gió thẳng theo tuyến thiết kế*

Đó cũng là lý do các dây chuyền gia công hiện đại như Autoline VII được ứng dụng trong sản xuất ống gió nhằm nâng cao tính đồng bộ của sản phẩm.

Tuy nhiên, dù ống được gia công chính xác, việc căn chỉnh và kiểm tra tại hiện trường vẫn không thể bỏ qua.

Bước 4: Kết nối phụ kiện, mặt bích và xử lý kín khí

Đây là một trong những công đoạn quan trọng nhất của quy trình lắp đặt hệ thống ống gió.

Các phụ kiện như co, cút, tê, côn chuyển tiếp và van điều chỉnh lưu lượng phải được lắp đúng vị trí, chiều hướng và cấu hình thiết kế.

Tùy yêu cầu kỹ thuật, các đoạn ống có thể được liên kết bằng mặt bích TDC/TDF hoặc kiểu liên kết phù hợp khác.

Tại vị trí tiếp giáp, cần sử dụng gioăng làm kín, keo trám hoặc vật liệu làm kín tương thích với yêu cầu áp suất và điều kiện vận hành.

Đặc biệt chú ý các góc bích, mép nối và vị trí tiếp giáp phụ kiện vì đây là những khu vực dễ phát sinh rò rỉ.

Một sai lầm khá phổ biến là cho rằng chỉ cần siết chặt bu lông thì mối nối sẽ kín hoàn toàn. Thực tế, độ kín còn phụ thuộc vào độ phẳng mặt bích, chất lượng gioăng và phương pháp xử lý mối ghép.

Bước 5: Kiểm tra độ kín, rò rỉ và chất lượng lắp đặt

Sau khi hoàn thiện các mối nối, hệ thống cần được kiểm tra trước khi chuyển sang công đoạn che phủ hoặc bảo ôn.

Đội thi công tiến hành rà soát các mặt bích, góc nối, vị trí xuyên thành ống và những khu vực có nguy cơ rò rỉ.

Nếu hồ sơ kỹ thuật yêu cầu, cần thực hiện thử kín bằng phương pháp phù hợp và đối chiếu kết quả với giới hạn rò rỉ cho phép.

Những vị trí không đạt phải được xử lý và kiểm tra lại.

Cần phân biệt kiểm tra độ kín ống gió với đo lưu lượng và cân chỉnh hệ thống. Thử kín nhằm đánh giá mức độ rò rỉ của tuyến ống, trong khi cân chỉnh lưu lượng được thực hiện khi hệ thống đủ điều kiện vận hành.

Kiểm tra đúng thời điểm giúp tránh tình trạng phải tháo bảo ôn hoặc mở trần để sửa chữa về sau.

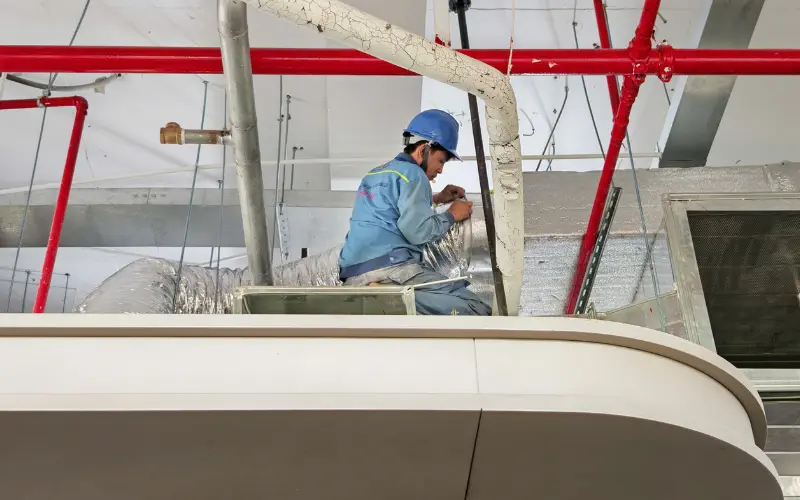

Bước 6: Thi công bọc bảo ôn, cách nhiệt hệ thống ống gió

Không phải mọi tuyến ống gió đều cần cách nhiệt. Việc lựa chọn vật liệu và phạm vi bảo ôn phụ thuộc vào chức năng tuyến ống, nhiệt độ không khí và điều kiện môi trường.

Đối với ống gió điều hòa, bảo ôn có vai trò hạn chế thất thoát nhiệt và giảm nguy cơ đọng sương.

Các vật liệu thường sử dụng gồm cao su lưu hóa, bông thủy tinh có lớp phủ hoặc vật liệu theo chỉ định thiết kế.

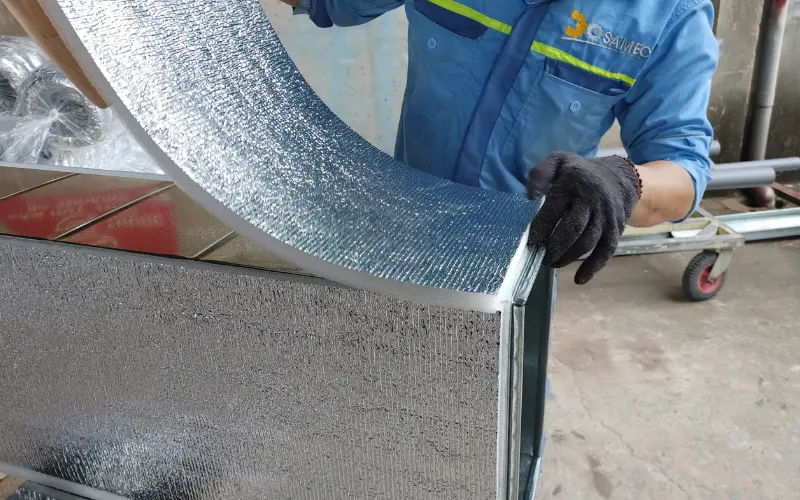

*Thi công bọc bảo ôn, cách nhiệt hệ thống ống gió*

Khi thi công, cần đảm bảo lớp cách nhiệt liên tục, xử lý kín các mép nối và duy trì lớp ngăn hơi tại những vị trí cần thiết.

Đặc biệt lưu ý khu vực mặt bích, giá treo và các góc cạnh để hạn chế cầu nhiệt.

Một đoạn bảo ôn hở mép tưởng chừng nhỏ nhưng có thể tạo điều kiện hình thành nước ngưng, ảnh hưởng đến trần thạch cao và vật liệu hoàn thiện.

Bước 7: Kiểm tra hoàn thiện, nghiệm thu và bàn giao

Bước cuối cùng của quy trình lắp đặt hệ thống ống gió là kiểm tra tổng thể trước khi bàn giao.

Các hạng mục cần rà soát gồm:

Cao độ, độ thẳng và độ chắc chắn của hệ giá treo.
Chất lượng mối nối, kết quả kiểm tra độ kín.
Tình trạng lớp bảo ôn và khả năng tiếp cận bảo trì.
Vệ sinh bên trong, bên ngoài hệ thống ống gió.

Khi hệ thống đủ điều kiện vận hành, đội kỹ thuật phối hợp chạy thử, đo và cân chỉnh lưu lượng gió theo yêu cầu thiết kế.

Đồng thời, cần hoàn thiện hồ sơ nghiệm thu, bản vẽ hoàn công, biên bản kiểm tra và các tài liệu bàn giao theo quy định dự án.

Một hệ thống chỉ thực sự hoàn thành khi đáp ứng các yêu cầu kỹ thuật đã thống nhất, không đơn thuần chỉ là lắp đủ số lượng ống gió.

Những tiêu chuẩn và lưu ý quan trọng khi thi công ống gió

Tuân thủ tiêu chuẩn kỹ thuật và bản vẽ được phê duyệt

Trong quá trình thi công, cần tham chiếu các tiêu chuẩn và yêu cầu kỹ thuật được quy định trong hồ sơ dự án.

Một số tài liệu liên quan gồm TCVN 5687:2024 về thông gió, điều hòa không khí và tiêu chuẩn SMACNA HVAC Duct Construction Standards khi được áp dụng.

Cần lưu ý, không có một độ dày tôn hoặc khoảng cách giá treo cố định phù hợp cho mọi hệ thống. Các thông số phải được lựa chọn theo điều kiện thiết kế và tiêu chuẩn tương ứng.

Những lỗi thi công ống gió thường gặp cần tránh

Lỗi thi công	Hậu quả	Cách phòng tránh
Sai cao độ tuyến ống	Xung đột hệ M&E	Kiểm tra shop drawing
Giá treo không phù hợp	Võng, rung ống gió	Kiểm tra tải trọng và bố trí giá đỡ
Mối nối không kín	Rò rỉ, giảm lưu lượng	Xử lý kín và kiểm tra
Bảo ôn hở mép	Đọng sương, hư trần	Kiểm tra lớp cách nhiệt
Thiếu không gian bảo trì	Khó kiểm tra, sửa chữa	Bố trí cửa thăm và khoảng tiếp cận

Câu hỏi thường gặp về quy trình lắp đặt ống gió

Lắp đặt hệ thống ống gió có cần kiểm tra độ kín không?

Có. Kiểm tra độ kín giúp phát hiện những vị trí rò rỉ trước khi hoàn thiện công trình. Phương pháp và mức độ thử kín cần tuân theo yêu cầu thiết kế, cấp áp suất và tiêu chuẩn áp dụng.

Khoảng cách giữa các giá treo ống gió bao nhiêu là phù hợp?

Không có một khoảng cách chung cho tất cả hệ thống. Việc bố trí giá treo phụ thuộc vào kích thước, trọng lượng, vật liệu, cấp áp suất và yêu cầu kỹ thuật của từng công trình.

Có phải mọi hệ thống ống gió đều cần bọc bảo ôn?

Không. Bảo ôn phụ thuộc vào chức năng tuyến ống và điều kiện vận hành. Đặc biệt, các tuyến ống dẫn không khí lạnh cần được xem xét cách nhiệt và kiểm soát ngưng tụ theo thiết kế.
