Ống Gió Tròn Xoắn Có Gì Nổi Bật? 5 Ưu Điểm Đáng Cân Nhắc Cho Công Trình Hiện Đại
Ở nhiều công trình hiện nay, hệ thống ống gió không còn đơn thuần là hạng mục kỹ thuật được giấu phía trên trần. Chủ đầu tư và đơn vị thiết kế còn quan tâm đến hiệu quả dẫn khí, tốc độ thi công, khả năng bố trí đường ống và cả tính thẩm mỹ của không gian.
Đặc biệt tại nhà xưởng, showroom, văn phòng mở, nhà hàng hay quán cafe theo phong cách Industrial, ống gió tròn xoắn ngày càng xuất hiện nhiều nhờ hình thức gọn, kết cấu cứng vững và khả năng để lộ đường ống khá đẹp mắt.
Vậy ống gió tròn xoắn có gì nổi bật, và liệu loại ống này có tốt hơn ống gió vuông trong mọi trường hợp? Cùng phân tích dưới góc độ kỹ thuật trước khi lựa chọn cho dự án.
Ống gió tròn xoắn là gì? Cấu tạo có gì khác?

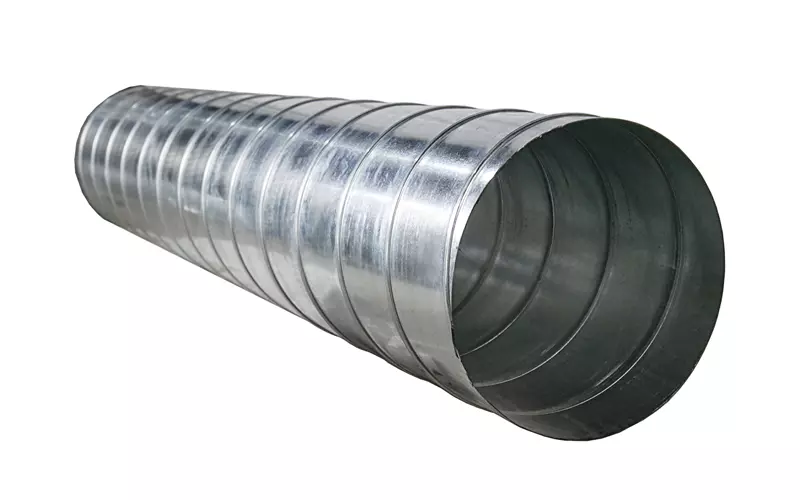

Cấu tạo đặc trưng của ống gió tròn xoắn
Ống gió tròn xoắn là loại ống dẫn không khí có tiết diện tròn, được tạo hình từ dải tôn liên tục chạy theo dạng xoắn ốc. Các mép tôn được ghép và khóa liên tục dọc theo thân ống, từ đó tạo thành đường xoắn đặc trưng.
Vật liệu phổ biến là tôn mạ kẽm. Tùy môi trường sử dụng và yêu cầu hồ sơ kỹ thuật, dự án cũng có thể lựa chọn vật liệu khác phù hợp với điều kiện ăn mòn, vệ sinh hoặc đặc thù công nghệ.
Đường kính, độ dày tôn và chiều dài mỗi đoạn không nên lựa chọn theo kinh nghiệm đơn thuần mà cần căn cứ vào lưu lượng gió, áp suất làm việc, vận tốc, điều kiện treo đỡ và yêu cầu của thiết kế HVAC.
Vì sao kết cấu xoắn tạo nên sự khác biệt?
Tiết diện tròn giúp áp lực tác động lên thành ống được phân bố tương đối đồng đều. Trong khi đó, đường gân xoắn liên tục đóng vai trò gia cường, giúp thân ống gió tròn xoắn có khả năng giữ hình dạng tốt khi được sản xuất đúng quy cách.
Một lợi thế khác là ống spiral có thể được sản xuất thành các đoạn tương đối dài, nhờ đó giảm số điểm ghép nối trên những tuyến phù hợp. ASHRAE cũng ghi nhận spiral round duct có thể được cung cấp với chiều dài lớn hơn so với các đoạn ống chữ nhật thông dụng.
Dù vậy, chất lượng cuối cùng vẫn phụ thuộc vào vật liệu, độ dày, đường kính, thiết bị gia công và tiêu chuẩn sản xuất ống gió mà nhà cung cấp áp dụng.
5 ưu điểm ống gió tròn xoắn nổi bật trong hệ thống HVAC
1. Hình dạng thuận lợi cho thiết kế khí động học
Một trong những ưu điểm ống gió tròn xoắn thường được nhắc đến là tiết diện không có bốn góc như ống chữ nhật. Điều này tạo điều kiện thuận lợi cho việc tổ chức dòng khí và lựa chọn hệ thống đường ống.
Ở cùng điều kiện thiết kế, ống tròn cũng có chu vi nhỏ hơn so với nhiều phương án ống chữ nhật tương đương. Theo ASHRAE, với ống chữ nhật có tỷ lệ cạnh từ 2 đến 4, chu vi có thể tăng khoảng 30–55% so với ống tròn tương đương. Chu vi lớn hơn đồng nghĩa diện tích bề mặt, khối lượng vật liệu và phần cách nhiệt cũng có thể tăng theo.
Tuy nhiên, không nên hiểu rằng cứ sử dụng ống gió tròn xoắn là hệ thống chắc chắn tiết kiệm điện hơn. Tổn thất áp suất thực tế còn chịu ảnh hưởng bởi đường kính, vận tốc, chiều dài tuyến, co cút, chạc, van, miệng gió và đặc tính quạt.
Nói cách khác, hình dạng ống mang lại lợi thế thiết kế, nhưng hiệu quả cuối cùng phải đến từ một hệ thống HVAC được tính toán đồng bộ.

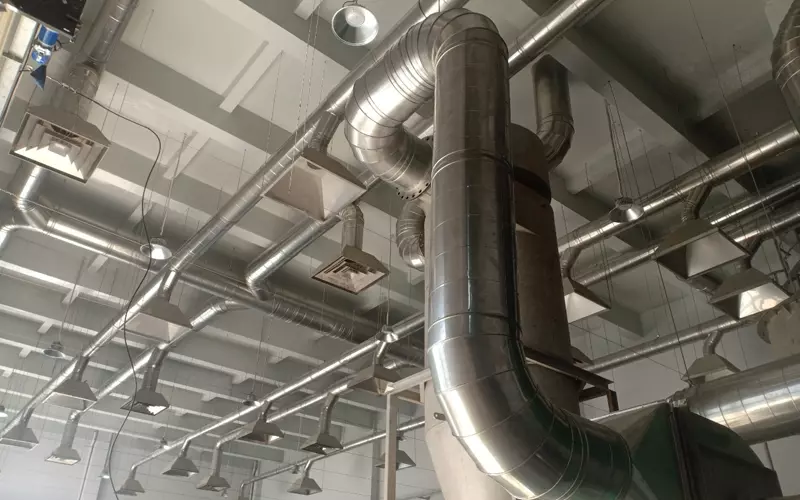

2. Độ cứng vững tốt nhờ kết cấu đường xoắn
Đường ghép xoắn chạy liên tục quanh thân tạo hiệu ứng gia cường cho ống. Nhờ đó, sản phẩm có khả năng giữ tiết diện khá tốt trên nhiều tuyến đường ống khi độ dày tôn và khoảng cách treo đỡ được lựa chọn phù hợp.
Đây là lợi thế đáng chú ý đối với các đường ống chạy dài trong nhà xưởng, kho, trung tâm logistics hoặc công trình có không gian trần lớn.
Dù vậy, không nên đánh đồng kết cấu xoắn với việc có thể giảm độ dày tôn tùy ý. Độ bền của ống gió tròn xoắn vẫn phụ thuộc trực tiếp vào đường kính, áp suất, độ dày vật liệu, môi trường làm việc và chất lượng gia công.
Vì vậy, khi đặt hàng, chủ đầu tư và nhà thầu nên đối chiếu cả đường kính lẫn độ dày tôn theo yêu cầu kỹ thuật thay vì chỉ kiểm tra kích thước bên ngoài.
3. Có thể giảm số mối nối, thuận lợi cho thi công
Do có khả năng sản xuất thành những đoạn tương đối dài, loại ống này có thể giúp giảm số lượng mối ghép trên một tuyến nếu điều kiện vận chuyển và mặt bằng lắp đặt cho phép.
Ít điểm nối hơn có thể giúp đơn giản hóa một phần công việc căn chỉnh, liên kết và hoàn thiện tại công trường. Đây là lý do thi công ống gió tròn xoắn khá phù hợp với các tuyến thẳng dài trong nhà xưởng, showroom hoặc không gian trần cao.
Tuy nhiên, đoạn ống càng dài không phải lúc nào cũng càng tốt. Nhà thầu vẫn phải xét đến lối vận chuyển vật tư, cửa ra vào, thang hàng, bán kính thao tác, cao độ thi công và khả năng nâng đưa ống lên vị trí lắp đặt.
Phương án hiệu quả nhất phải cân bằng giữa năng suất sản xuất tại xưởng và khả năng triển khai thực tế tại công trình.
4. Có lợi thế trong kiểm soát tiếng ồn và rò rỉ khi thiết kế đúng
Hình dạng tròn có khả năng chống phát xạ tiếng ồn tần số thấp qua thành ống khá tốt. ASHRAE đánh giá ống gió tròn có khả năng chống tiếng ồn thoát ra ở tần số thấp tốt, đây là một yếu tố đáng cân nhắc trong những không gian nhạy cảm về âm thanh.
Ngoài ra, việc giảm số mối ghép trên tuyến cũng đồng nghĩa giảm số vị trí tiềm ẩn nguy cơ rò khí nếu các liên kết được gia công và lắp đặt đúng yêu cầu.
Dù vậy, độ ồn của hệ thống không phụ thuộc riêng vào hình dạng ống gió tròn xoắn. Vận tốc quá cao, bố trí co cút không hợp lý, quạt lựa chọn sai điểm làm việc, rung động cơ khí hoặc miệng gió không phù hợp đều có thể gây tiếng ồn.
Do đó, nếu yêu cầu dự án nghiêm ngặt về âm học, cần đánh giá cả đường ống, quạt, fitting, thiết bị giảm âm và hệ treo đỡ.

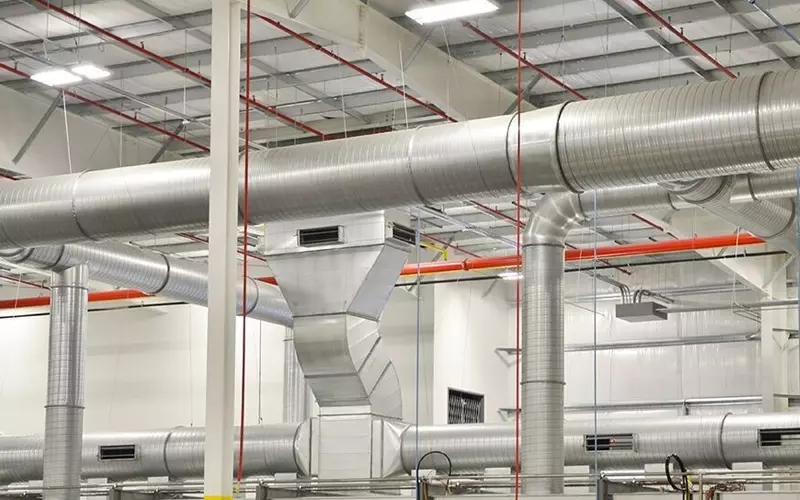

5. Thuận lợi cho vệ sinh và nổi bật về thẩm mỹ
Về vận hành, bề mặt trong của ống tròn không có bốn góc chết như tiết diện chữ nhật, nhờ đó có thể thuận lợi hơn trong một số phương án vệ sinh đường ống định kỳ.
Nhưng lợi thế dễ nhận thấy nhất của ống gió tròn xoắn trong các công trình thương mại hiện nay lại nằm ở tính thẩm mỹ.
Thay vì phải làm trần kín để che toàn bộ hệ thống HVAC, kiến trúc sư có thể chủ động để lộ đường ống. Hình tròn kết hợp đường xoắn trên thân tạo cảm giác cơ khí và phù hợp với phong cách Industrial, Loft hoặc không gian kỹ thuật hiện đại.
Đây là lý do loại ống này thường xuất hiện tại showroom, studio, phòng gym, nhà hàng, cafe và văn phòng mở. Khi tuyến ống được bố trí gọn, cao độ đồng đều và các phụ kiện được xử lý chỉn chu, hệ thống HVAC có thể trở thành một phần của thiết kế nội thất thay vì một hạng mục cần che giấu.
So sánh ống gió tròn xoắn và ống gió vuông: Nên chọn loại nào?
Không có loại ống nào tốt nhất cho mọi công trình. Điểm quan trọng là chọn đúng tiết diện cho từng điều kiện mặt bằng và yêu cầu vận hành.
| Tiêu chí | Ống gió tròn xoắn | Ống gió vuông/chữ nhật |
| Khí động học | Hình dạng thuận lợi, không có góc tiết diện | Có bốn góc tiết diện |
| Thi công | Phù hợp tuyến dài, có thể giảm số mối nối | Linh hoạt với nhiều dạng mặt bằng |
| Không gian | Cần khoảng không đáp ứng đường kính ống | Có lợi thế khi chiều cao trần bị hạn chế |
| Độ cứng | Kết cấu xoắn giúp tăng cứng thân ống | Phụ thuộc kích thước, độ dày và gia cường |
| Tiếng ồn | Có lợi thế về breakout noise ở một số dải tần | Cần kiểm soát tốt vận tốc và rung thành ống |
| Thẩm mỹ | Phù hợp hệ thống để lộ | Thường thiên về công năng kỹ thuật |
| Chi phí | Có thể tối ưu tại một số tuyến và quy mô | Phụ thuộc kích thước, độ dày, gia cường, phụ kiện |
ASHRAE cũng khuyến nghị ống gió tròn không bị giới hạn không gian, nhưng đồng thời cho thấy ống chữ nhật vẫn có vai trò rõ ràng trong những khu vực cần khai thác chiều cao trần hoặc bố trí đường ống theo hình học công trình.
Vì vậy, thay vì đặt câu hỏi “ống tròn hay ống vuông tốt hơn?”, kỹ sư nên xét đồng thời lưu lượng, vận tốc, áp suất, khoảng trống kỹ thuật, yêu cầu kiến trúc, âm học, vận chuyển và ngân sách.
Ống gió tròn xoắn đang được ứng dụng ở đâu?

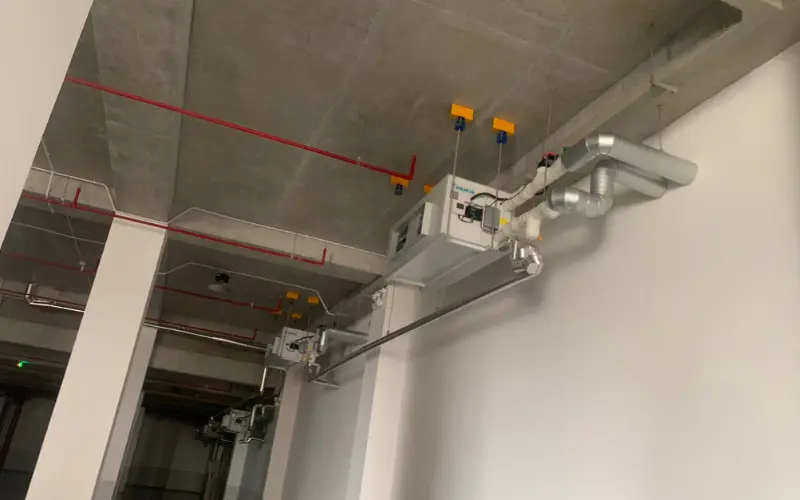

Nhà xưởng và công trình công nghiệp
Các tuyến cấp khí tươi, hút – thải không khí hoặc phân phối gió chạy dài là nhóm ứng dụng điển hình. Ống gió tròn xoắn đặc biệt phù hợp với không gian nhà xưởng có trần cao, kết cấu mở và ít bị giới hạn bởi chiều cao kỹ thuật.
Showroom, trung tâm thương mại và văn phòng
Tại những khu vực có hệ thống HVAC để lộ, hình thức của ống trở thành yếu tố thiết kế. Đường ống tròn tạo cảm giác gọn hơn và có thể kết hợp với kiến trúc hiện đại.
Cafe, nhà hàng và studio phong cách Industrial
Đây là nhóm công trình khai thác rõ nhất yếu tố thẩm mỹ. Khi hệ thống thông gió HVAC được bố trí tốt, các tuyến ống spiral để lộ dưới trần vừa đảm nhiệm chức năng vận chuyển không khí, vừa đóng vai trò như một thành phần của nội thất.
Kinh nghiệm lựa chọn ống gió tròn xoắn cho dự án
Không nên lựa chọn chỉ dựa trên đơn giá
Một báo giá ống gió tròn xoắn thấp chưa chắc đồng nghĩa tổng chi phí dự án thấp.
Hai báo giá có thể sử dụng cùng đường kính danh nghĩa nhưng khác nhau đáng kể về độ dày tôn, vật liệu, chiều dài đoạn ống, chất lượng đường ghép xoắn, phụ kiện, phương án liên kết và yêu cầu QC.
Khi so sánh nhà cung cấp, nên kiểm tra đồng thời vật liệu, độ dày, đường kính, sai số kích thước, chất lượng bề mặt, quy cách mối ghép và yêu cầu cụ thể trong bản vẽ hoặc BOQ.
Kiểm tra năng lực sản xuất của nhà cung cấp
Với các dự án có khối lượng lớn, khả năng sản xuất ổn định quan trọng không kém đơn giá.
Nhà cung cấp cần có máy móc phù hợp, kiểm soát được nguồn vật liệu, độ dày, đường kính, bề mặt thành phẩm và tiến độ giao hàng. Nếu cung cấp đồng bộ phụ kiện ống gió tròn như co, tê, côn chuyển, đầu bịt hoặc chi tiết kết nối thì công tác phối hợp tại công trường cũng thuận lợi hơn.
Đặc biệt, thi công ống gió tròn xoắn hiệu quả đòi hỏi kích thước sản xuất phải bám sát thiết kế HVAC. Không nên tách riêng việc đặt sản phẩm khỏi bài toán lưu lượng, áp suất và bố trí hệ thống.

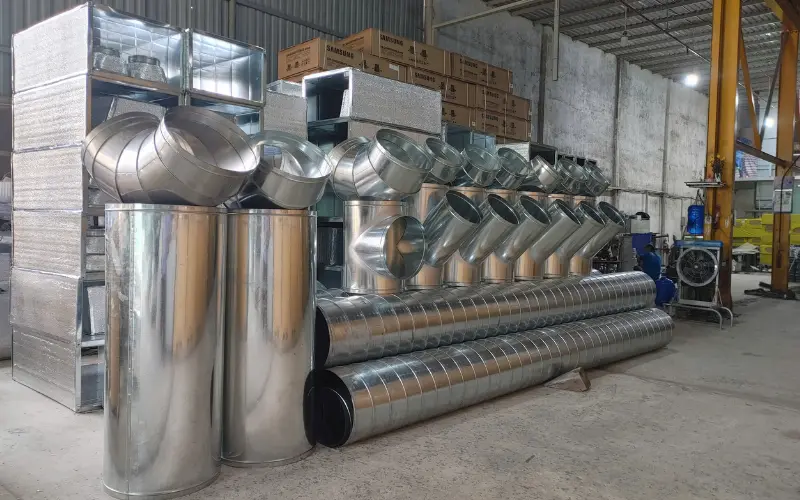

Gia công ống gió tròn xoắn tại Dosamec – Từ bản vẽ đến sản phẩm thực tế
Với hệ thống HVAC, ống gió tròn xoắn cần đáp ứng đúng kích thước, vật liệu và quy cách kỹ thuật để thuận tiện thi công và đảm bảo hiệu quả vận hành.
Dosamec cung cấp ống gió tròn xoắn theo bản vẽ, BOQ và yêu cầu thực tế của từng dự án, với đa dạng đường kính, độ dày và quy cách. Sản phẩm được kiểm tra trước khi bàn giao, đồng thời có thể cung cấp đồng bộ các phụ kiện liên quan, giúp nhà thầu thuận tiện hơn khi triển khai tại công trường.
Để nhận báo giá ống gió tròn xoắn nhanh và sát nhu cầu, khách hàng chỉ cần gửi bản vẽ/BOQ, đường kính, độ dày, số lượng và yêu cầu kỹ thuật. Dosamec sẽ tư vấn phương án phù hợp và hỗ trợ báo giá ống gió theo từng dự án.
Kết luận
Ống gió tròn xoắn nổi bật ở kết cấu cứng vững, hình dạng thuận lợi cho tổ chức dòng khí, khả năng sử dụng các đoạn ống dài và đặc biệt là tính thẩm mỹ khi hệ thống HVAC được để lộ.
Tuy nhiên, không phải công trình nào cũng nên chuyển toàn bộ hệ thống sang ống tròn. Lựa chọn cuối cùng vẫn phải dựa trên lưu lượng, vận tốc, áp suất, không gian kỹ thuật, kiến trúc và ngân sách.
Giá trị lớn nhất không nằm ở việc chọn “ống tròn hay ống vuông”, mà là sử dụng đúng loại ống tại đúng vị trí.
Nếu đang cần tư vấn quy cách hoặc báo giá ống gió tròn xoắn cho dự án, khách hàng có thể gửi bản vẽ và BOQ đến Dosamec để được kiểm tra phương án gia công phù hợp.
